¿Velas tensadas o toldo clásico? Qué sistema resiste mejor el viento en un ático

La búsqueda de sombra en un ático o una terraza expuesta en España se convierte a menudo en una batalla contra el viento. El temor a que una racha de Levante o Cierzo arranque la estructura de cuajo es una preocupación legítima que paraliza a muchos propietarios. La reacción instintiva es comparar productos: toldos de cofre, de brazo invisible, pérgolas, velas… Se buscan respuestas en catálogos y se confía en que un modelo más caro será, por definición, más robusto. Sin embargo, este enfoque es un error fundamental.

Desde mi perspectiva como arquitecto especializado en estructuras ligeras, la verdadera resistencia al viento no depende del producto que elija, sino de la inteligencia de su diseño global. No se trata de una lucha de fuerza bruta contra el viento, sino de una gestión aerodinámica de las cargas. Un sistema bien concebido no se opone al viento, sino que fluye con él, disipando su energía de manera controlada. La clave no está en preguntar «¿qué toldo es más fuerte?», sino «¿qué sistema está mejor diseñado para mi ubicación específica?».

La diferencia entre una instalación segura y un desastre anunciado reside en detalles que los folletos comerciales suelen obviar: el tipo de anclaje a la pared, la permeabilidad de la lona, la geometría de la estructura y la capacidad de evacuar agua o automatizar la recogida. Estos son los principios de ingeniería que marcan la diferencia. Este artículo desglosará cada uno de estos factores críticos, no para venderle un producto, sino para equiparle con el conocimiento necesario para tomar una decisión informada y segura, analizando cada componente del sistema, desde el anclaje en la pared hasta la fibra del tejido.

Para abordar esta cuestión con el rigor que merece, hemos estructurado este análisis en varios puntos clave. A continuación, encontrará un desglose de los temas que trataremos, diseñados para guiarle desde los cimientos de la instalación hasta los detalles más avanzados del material y la normativa.

Taco químico o mecánico: cómo fijar un toldo en ladrillo hueco sin que se caiga

El componente más crítico y a menudo subestimado de cualquier sistema de protección solar mural es su anclaje. De nada sirve la estructura más robusta si sus puntos de fijación a la pared fallan. En España, gran parte de la construcción moderna utiliza ladrillo hueco, un material que presenta un desafío considerable para las fijaciones mecánicas tradicionales. Un taco de expansión estándar ejerce presión hacia el exterior, lo que puede fracturar las delgadas paredes internas del ladrillo, comprometiendo fatalmente la sujeción.

Aquí es donde el anclaje químico se convierte en la solución de ingeniería superior. En lugar de expandirse, este sistema funciona inyectando una resina de dos componentes en un tamiz de plástico previamente insertado en el taladro. La resina se solidifica, creando un bloque macizo que se adhiere a las paredes internas del ladrillo y a la varilla roscada, distribuyendo la carga sobre una superficie mucho mayor sin generar tensiones de expansión. Esto proporciona una resistencia a la tracción y al cizallamiento muy superior, esencial para soportar las fuerzas dinámicas del viento sobre el toldo.

El proceso de instalación de un taco químico es meticuloso y no admite atajos, pero garantiza una seguridad que ningún sistema mecánico puede ofrecer en este tipo de soporte. La correcta ejecución es fundamental:

1. Realizar el taladro con broca de widia del diámetro especificado, sin usar el percutor para no dañar la estructura interna del ladrillo.
2. Limpiar exhaustivamente el interior del orificio con un cepillo metálico y una bomba de soplado para eliminar todo el polvo, que impediría la correcta adhesión de la resina.
3. Insertar el tamiz de plástico específico para ladrillo hueco hasta el fondo del taladro.
4. Aplicar la resina química con la pistola, rellenando aproximadamente 2/3 del tamiz desde el fondo hacia afuera para evitar burbujas de aire.
5. Introducir la varilla roscada con un movimiento giratorio lento y constante hasta hacer tope.
6. Respetar escrupulosamente el tiempo de curado indicado por el fabricante, que varía según la temperatura ambiente (por ejemplo, a 20°C puede ser de 45 minutos).
7. Una vez curado, colocar la pletina de anclaje del toldo y apretar la tuerca con un par de apriete controlado, según las especificaciones técnicas del sistema.

Ignorar la naturaleza del muro y optar por una fijación inadecuada es la principal causa de fallos estructurales en toldos y pérgolas. La inversión en un anclaje químico de calidad no es un gasto, es la base de la seguridad de toda la instalación.

Por qué la lona microperforada (screen) reduce el efecto invernadero bajo el toldo

La elección de la lona va mucho más allá del color o la estética. Desde una perspectiva de arquitectura y eficiencia, la lona microperforada, también conocida como tejido «screen», representa una de las innovaciones más significativas en protección solar. A diferencia de las lonas acrílicas opacas tradicionales, que bloquean la luz y el aire por completo, el tejido screen presenta una matriz de diminutos orificios que le confieren dos ventajas estructurales y de confort fundamentales.

En primer lugar, su permeabilidad al aire reduce drásticamente el «efecto vela». Cuando el viento golpea una lona opaca, toda la fuerza se transfiere directamente a la estructura y a los anclajes. La lona microperforada, sin embargo, permite que una parte del aire la atraviese, disminuyendo significativamente la carga de viento sobre el sistema. Esta característica la hace intrínsecamente más segura y adecuada para zonas expuestas. En segundo lugar, esta misma perforación evita la creación de una bolsa de aire caliente estancado bajo el toldo. Permite una ventilación natural que disipa el calor, reduciendo el efecto invernadero y mejorando el confort térmico de manera notable. De hecho, según las directrices del IDAE sobre protección solar, una gestión eficaz puede llevar a una reducción de hasta el 60% en la necesidad de aire acondicionado.

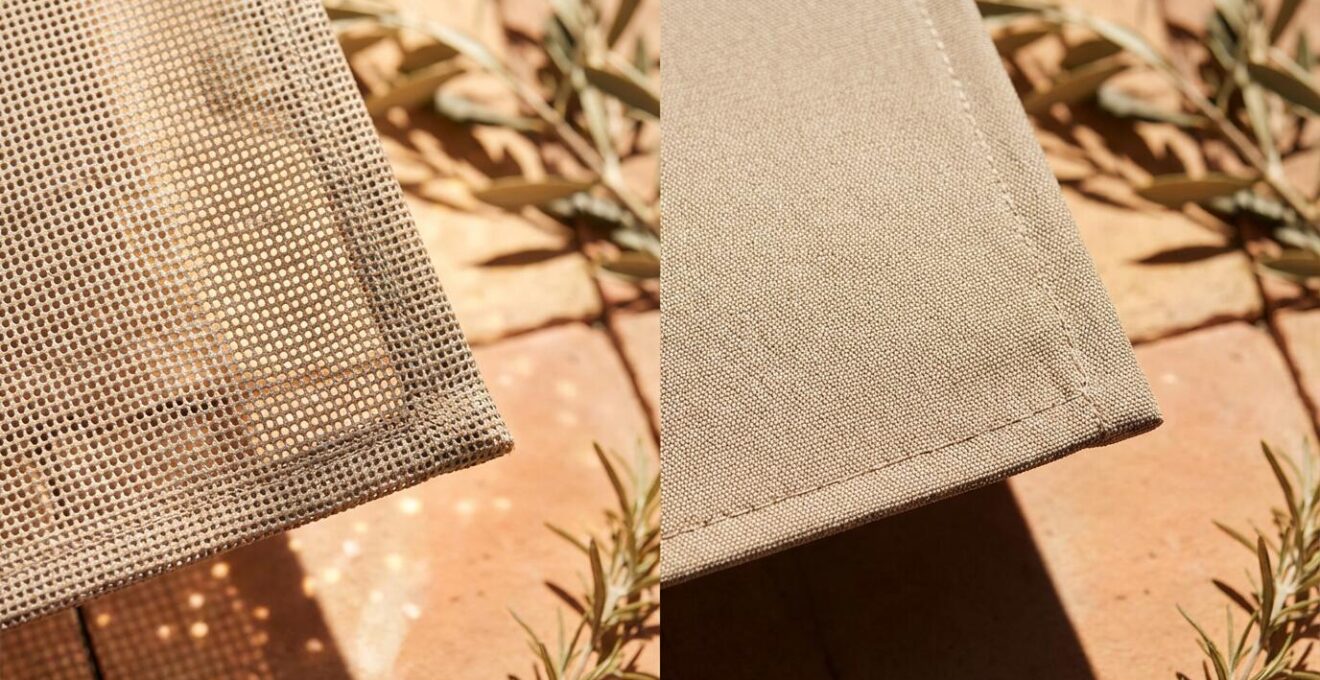

Como se puede apreciar, la diferencia no es solo visual. Mientras la lona opaca crea una sombra densa pero también una barrera para el aire, la lona screen filtra la luz y el calor permitiendo una conexión visual con el exterior y una circulación de aire constante. Su eficacia en grandes superficies demuestra su capacidad estructural.

Por tanto, al analizar la resistencia al viento, la lona microperforada no es solo una opción estética, sino una decisión de ingeniería que aligera las cargas sobre toda la estructura, aumentando su durabilidad y seguridad.

Cómo diseñar la forma de una vela (triangular vs cuadrada) para maximizar la sombra útil

Las velas tensadas son la máxima expresión de la arquitectura textil, donde la forma no sigue a la función, sino que forma y función son inseparables. Su aparente simplicidad esconde principios de ingeniería complejos que garantizan su estabilidad frente al viento. El error más común es pensar en ellas como simples trozos de tela. En realidad, son estructuras de tracción que deben su resistencia a la tensión aplicada en sus vértices y a la geometría de sus lados.

Una característica fundamental de una vela de sombra bien diseñada es que sus lados nunca son rectos, sino curvos (corte cóncavo o catenario). Esta curvatura no es un capricho estético. Al tensar la vela desde las esquinas, esta curva permite que la tensión se distribuya uniformemente por toda la superficie de la lona, eliminando arrugas y dotándola de la rigidez necesaria para resistir el viento sin vibrar ni deformarse. Como bien explican los especialistas, la magnitud de esta curva depende de la distancia entre anclajes y de las diferencias de altura.

Una vez confeccionada la vela se tiene que determinar la curvatura de cada uno de los lados, esta curvatura nunca es igual ya que depende de las alturas a las que se colocan los elementos tensores y a la distancia del lado, cuanto mayor es la distancia del lado la curvatura debe ser mayor.

– Velas Alicante, Especialistas en velas tensadas de la Comunidad Valenciana

En cuanto a la forma, la elección entre triangular y cuadrada (o rectangular) depende del área a cubrir y de la trayectoria solar. Las velas triangulares son más versátiles para espacios irregulares y permiten juegos de superposición a diferentes alturas, creando un efecto dinámico y arquitectónico. Sin embargo, su superficie de sombra útil es menor. Las velas cuadradas o rectangulares cubren más área de manera más eficiente, pero requieren cuatro puntos de anclaje robustos. Para maximizar la sombra, es crucial orientar la vela teniendo en cuenta el recorrido del sol a lo largo del día y del año, no solo su posición a mediodía. A pesar de su ligereza visual, las velas tensadas modernas pueden bloquear hasta el 96% de los rayos UV, ofreciendo una protección muy eficaz.

En definitiva, diseñar con velas tensadas es un ejercicio de equilibrio entre la física de la tensión y la estética de la forma. Una vela bien diseñada y correctamente instalada es una de las soluciones más elegantes y resistentes al viento que existen.

El riesgo de formar bolsas de agua en tu toldo plano cuando llueve (y cómo evitarlo)

Mientras que el viento es el enemigo principal en la mente de todo propietario de un ático, el agua de lluvia puede ser un adversario igualmente destructivo, especialmente para los toldos de brazo invisible o las pérgolas con poca inclinación. El fenómeno conocido como embolsamiento de agua ocurre cuando la lona cede bajo el peso de la lluvia acumulada, formando una bolsa que puede contener decenas o incluso cientos de litros. Sabiendo que un litro de agua pesa un kilogramo, esta carga puede superar rápidamente la capacidad de resistencia de la estructura, provocando el colapso de los brazos, el desgarro de la lona o, en el peor de los casos, el fallo de los anclajes en la pared.

La causa fundamental de este problema es una inclinación insuficiente. Para garantizar una correcta evacuación del agua, la normativa europea es clara. La norma EN 13561, que regula los requisitos de seguridad para toldos, establece que la instalación debe tener una pendiente adecuada. Aunque la norma varía según la clase de resistencia al agua del toldo, como regla general, una evacuación efectiva está garantizada. De hecho, la norma EN 13561 establece que con una pendiente del 25%, equivalente a unos 14 grados de inclinación, se asegura el drenaje. Cualquier valor por debajo de este umbral aumenta exponencialmente el riesgo de embolsamiento, especialmente en las lluvias torrenciales o DANAs cada vez más comunes en el clima español.

La prevención es la única estrategia eficaz contra este riesgo. No se trata solo de la instalación inicial, sino de un mantenimiento y una conciencia constantes de las limitaciones del sistema. A continuación, se detallan los puntos clave a verificar para evitar el desastre.

En resumen, un toldo no es un tejado. Tratarlo como tal, ignorando la necesidad de una pendiente adecuada y la importancia de recogerlo ante el mal tiempo, es la receta perfecta para un fallo estructural costoso y peligroso.

Vale la pena poner un sensor de viento (anemómetro) en un toldo de brazo invisible?

En el ámbito de los toldos motorizados, el sensor de viento o anemómetro es a menudo presentado como un extra opcional. Sin embargo, desde una perspectiva de seguridad y durabilidad de la inversión, debería considerarse un componente esencial, especialmente en áticos y terrazas expuestas. Este dispositivo mide la velocidad del viento en tiempo real y, al superar un umbral preestablecido, envía una señal al motor para que recoja el toldo automáticamente, incluso en su ausencia. Su función es proteger la estructura de ráfagas inesperadas que podrían dañarla gravemente.

La pregunta no es si vale la pena, sino a partir de qué nivel de riesgo se vuelve imprescindible. La respuesta se encuentra en la norma UNE-EN 13561, que clasifica los toldos según su resistencia al viento. Esta clasificación proporciona un marco objetivo para evaluar la necesidad de un sensor. Un toldo de Clase 1, diseñado para vientos de hasta 28 km/h, puede no necesitarlo en un patio interior protegido. Sin embargo, un toldo de Clase 2 o 3, instalado en un décimo piso frente al mar, lo requiere de manera imperativa.

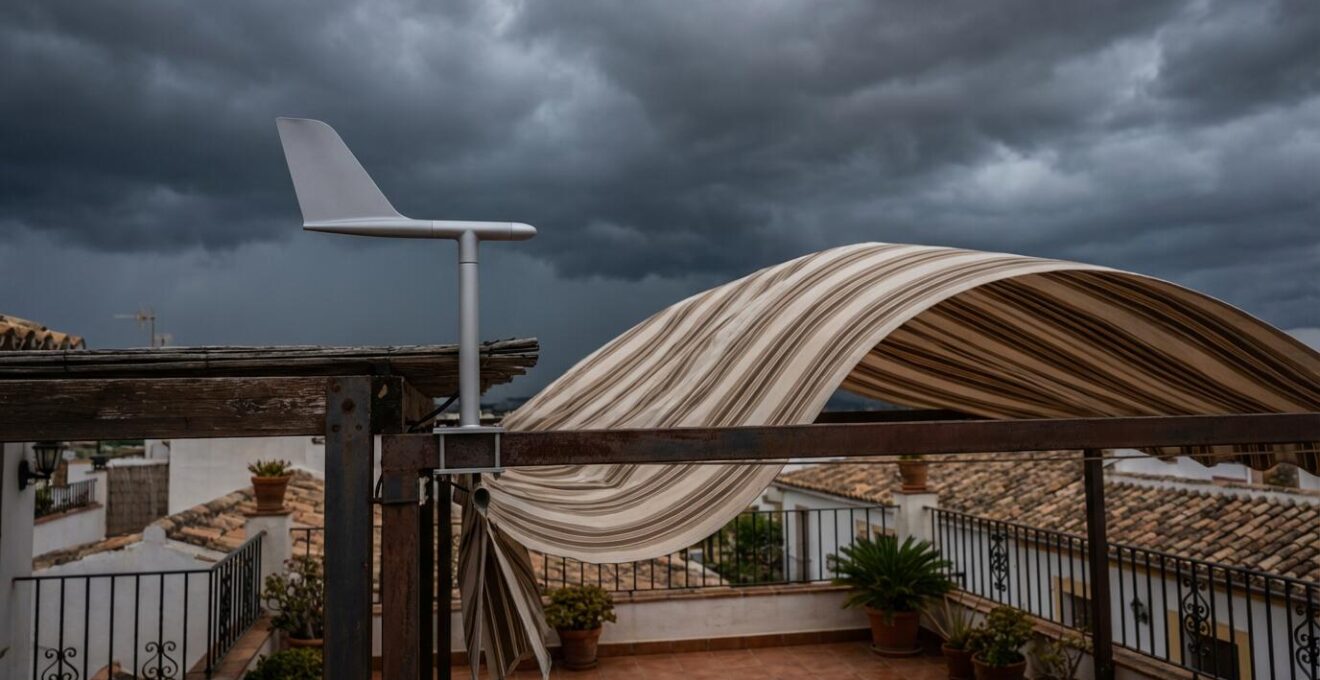

Como se observa en la imagen, el anemómetro es un dispositivo discreto que se integra en la instalación, vigilando constantemente las condiciones meteorológicas. Su valor no reside en su uso diario, sino en su capacidad para actuar como un seguro automático ante un evento imprevisto. A continuación, se detalla la clasificación de resistencia al viento y la recomendación de uso del sensor, basada en la normativa. Un análisis detallado de la normativa muestra una clara correlación entre la clase del toldo y la necesidad de automatización.

En conclusión, para cualquier instalación en un ático o una ubicación expuesta donde se instale un toldo de Clase 2 o superior, el anemómetro no es un gasto, sino una inversión inteligente que protege el toldo, la fachada del edificio y, en última instancia, la seguridad de las personas.

Toldo vela o estructura fija: ¿qué resiste mejor el viento de Levante?

El viento de Levante en la costa mediterránea española es un desafío notorio para cualquier estructura exterior. Su naturaleza persistente y racheada pone a prueba la resistencia de toldos y pérgolas. La pregunta de qué sistema se comporta mejor no tiene una respuesta única, ya que depende enteramente de la calidad del diseño y la instalación, pero podemos analizar los principios físicos que rigen el comportamiento de cada opción.

Un toldo clásico de brazo invisible, por su diseño, presenta una gran superficie plana y relativamente flexible. Su resistencia depende de la robustez de sus brazos y, crucialmente, de sus anclajes. Ante vientos fuertes, la única opción segura es recogerlo. Intentar mantenerlo extendido es someter la estructura a una fatiga cíclica que acabará por causar un fallo. Su ventaja es la flexibilidad de poder desaparecer cuando no se necesita, pero su debilidad es su vulnerabilidad cuando está desplegado.

Por otro lado, una vela tensada o una estructura fija de arquitectura textil se basa en un principio diferente: la tensión permanente. Una vela correctamente diseñada e instalada no está «suelta», sino en un estado de pretensión constante. Esta tensión, combinada con las formas de doble curvatura (hiperbólicas) y el uso de lonas microperforadas, le permite gestionar el viento de forma activa. La estructura no lo bloquea, sino que lo desvía y permite que parte lo atraviese, reduciendo la presión global. Esto le permite permanecer en su sitio bajo condiciones de viento mucho más severas que las que soportaría un toldo retráctil.

En resumen, para una exposición constante al viento de Levante, una estructura fija o una vela tensada bien diseñada será siempre una solución más robusta y duradera que un toldo retráctil. El toldo ofrece versatilidad, pero la arquitectura textil ofrece resistencia permanente.

Poliéster o acrílico teñido en masa: ¿qué cortinas no se deshacen tras 3 años al sol?

La intensa radiación solar en gran parte de España es tan perjudicial para los tejidos como el viento. La degradación por rayos ultravioleta (UV) provoca dos problemas principales: la pérdida de color y la pérdida de resistencia mecánica del tejido, que acaba por «deshacerse» o rasgarse con facilidad. Al elegir la lona para un toldo o vela, la composición del material y el método de tintado son determinantes para su longevidad.

El poliéster es un material común y económico. Sin embargo, en su forma estándar, tiene una resistencia limitada a los rayos UV. Si el hilo solo está teñido superficialmente, el color se desvanecerá rápidamente, en uno o dos veranos, dejando un aspecto envejecido. Más grave aún, la propia fibra de poliéster se debilita, perdiendo elasticidad y resistencia a la tracción, lo que la hace vulnerable a desgarros por el viento o la tensión.

En el otro extremo del espectro se encuentra el acrílico teñido en masa (solution-dyed acrylic). La diferencia fundamental reside en el proceso de fabricación: el pigmento de color se introduce en la solución de polímero acrílico antes de que se extruya el hilo. Esto significa que el color forma parte integral de la fibra, de núcleo a superficie. Como resultado, la resistencia a la decoloración es excepcional, con fabricantes que ofrecen garantías de 5 a 10 años contra la pérdida de color. Además, las fibras acrílicas tienen una resistencia inherente a los rayos UV mucho mayor que el poliéster, manteniendo sus propiedades mecánicas durante mucho más tiempo y evitando la degradación prematura.

Aunque el coste inicial de una lona acrílica teñida en masa es superior al del poliéster, su durabilidad la convierte en una inversión mucho más inteligente. Elegir un material de baja calidad significa enfrentarse a la necesidad de reemplazar la lona cada 2-3 años, un coste recurrente que a la larga supera el ahorro inicial.

¿Necesitas permiso de obra del ayuntamiento para instalar una pérgola bioclimática en tu jardín?

La instalación de estructuras de sombra más permanentes, como una pérgola o, más específicamente, una pérgola bioclimática, introduce una nueva capa de complejidad: la normativa urbanística municipal. A diferencia de un toldo, que generalmente se considera un elemento móvil, una pérgola fija puede ser interpretada como una construcción que altera el volumen o la configuración exterior del edificio, lo que podría requerir permisos administrativos.

La normativa en España no es uniforme; depende del Plan General de Ordenación Urbana (PGOU) de cada ayuntamiento. Por regla general, las actuaciones se dividen en dos categorías: las que requieren una Comunicación Previa (o Declaración Responsable) y las que necesitan una Licencia de Obra Menor. Las pérgolas suelen caer en esta área gris. Si la estructura es ligera, desmontable y no supera un cierto tamaño (a menudo en torno a 15-20 m²), muchos municipios la consideran una instalación menor que solo requiere comunicación. Sin embargo, si es de gran tamaño, va anclada de forma permanente al suelo y la fachada o altera significativamente la estética del edificio, es muy probable que se exija una licencia de obra menor, que puede requerir un pequeño proyecto técnico firmado por un profesional.

Además, si vive en una comunidad de propietarios, debe consultar los estatutos. Cualquier instalación que afecte a la fachada o a elementos comunes requiere, casi con toda seguridad, la aprobación de la junta de propietarios. Antes de realizar cualquier inversión, es imprescindible seguir una serie de pasos legales:

• Consultar el Plan General de Ordenación Urbana (PGOU) de su municipio.
• Verificar los estatutos de la Comunidad de Propietarios.
• Determinar si su proyecto requiere Comunicación Previa o Licencia de Obra Menor en la oficina técnica del ayuntamiento.
• Presentar un proyecto técnico si la estructura es de gran tamaño o se considera fija.
• Obtener la aprobación en Junta de Propietarios si la instalación afecta a elementos comunes.

Ignorar estos trámites puede resultar en una orden de desmontaje y una posible sanción. Por tanto, el primer paso antes de instalar una pérgola no es elegir el modelo, sino visitar el ayuntamiento y la oficina de su administrador de fincas.
